電動三通球閥

閥門型號：Q944F，Q945F，Q914F，Q915F
通徑規格：法蘭DN15～DN200，螺紋DN15-DN50

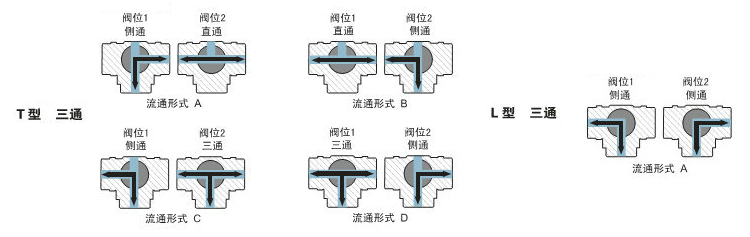

結構形式：三通L型、T型
閥體材質：碳鋼WCB、不銹鋼304、316、316L等
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-40℃～450℃
應用范圍：水，氣體，蒸汽，燃氣，油品、腐蝕性介質等
產品特點：一閥多用，既能換向也能分配、合流、分流，可用范圍廣

電動三通球閥概述：

電動三通球閥是一種可對三條管路介質進行換向、分流或合流的三通切換型調節球閥，一般有法蘭或內螺紋連接方式，根據不同流向切換要求球芯可設計為L型和T型結構，從而實現對管道中流體各種不同組合的控制形式。電動三通球閥不僅能對兩條相互垂直的通道進行切換或截斷，也能關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。選用不同功能的執行裝置，可滿足不同工況的使用要求，廣泛用于電力、環保、供水、蒸汽、機械設備等工業系統中作兩位切斷或比例式調節使用。

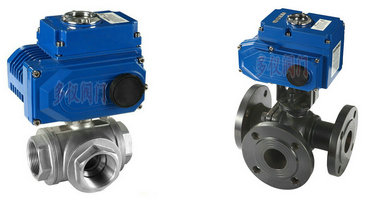

電動內螺紋三通球閥電動法蘭三通球閥

電動三通球閥優點：

1，電動三通球閥兼備開關切斷和智能比例式調節功能，不僅可截斷流體，也可以對壓力，流量及溫度等參數進行調整。

2，可用功能多，既能分配也能換向，適用于液休、氣體、蒸汽等介質的配比調節與控制。

3，可用范圍廣，一閥多用，任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，可分為電動法蘭三通球閥和電動內螺紋三通球閥，滿足不同工況里管道的連接。

電動三通球閥技術參數：

公稱通徑	DN15～DN200(mm)
公稱壓力	PN1.6、2.5、4.0、6.4MPa
連接形式	法蘭式、螺紋
閥芯形式	O型球芯
驅動方式	電源驅動
結構形式	三通L型、T型
電源電壓	AC220V、AC380V、DC24V（其他定制）
閥體材質	碳鋼WCB、不銹鋼304、316、316L等
球芯材質	不銹鋼304、316、316L
開關時間	15-60秒（可定制快開）
適用溫度	-40℃～450℃
執行機構	開關型、調節型(4～20mA等)、整體型-可選防爆
