電動法蘭截止閥
- 閥門型號：J941H，J941Y，J941W
- 通徑規格：DN50～DN250
- 結構形式：直通
- 閥體材質：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
- 公稱壓力：PN16-PN160
- 適用溫度：-29℃-550℃
- 應用范圍：環保、石油、化工、電力行業等
- 產品特點：閥門剛性好，通道流暢，密封可靠，性能優良，壽命長
電動法蘭截止閥簡介：
電動法蘭截止閥(J941H)具有良好的強度、剛度和流通能力，由電動執行裝置和法蘭截止閥組成，接受AC380V的電源壓力或電壓信號，來完成上升或下降的啟閉動作。電動法蘭截止閥具有良好的強度、剛度和流通能力，可使用在各種壓力、溫度及介質的工況當中，廣泛用于公稱壓力在PN1．6～16MPa，工作溫度-29～550℃的環保、石油、化工、電力行業等各種場合的管路上，起到切斷流體的作用，適用于全開和全關的形式，一般不建議作調節和節流，因?yàn)檎{(diào)節時不平衡力太大，對閥芯的沖蝕比較厲害。

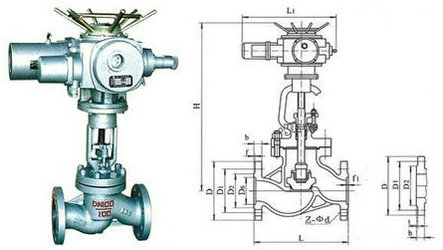

電動法蘭截止閥結構圖
電動法蘭截止閥特點：
1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.J941H電動法蘭截止閥閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作。
3.閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠并方便填料的更換。
4.J941H電動截止閥根據密封形式不同分為平面密封和錐面密封，密封面采用不銹鋼和硬質合金，使用壽命長。
5.填料、墊片可根據實際工況或用戶要求合理選配，可適用于各種壓力，溫度及介質工況，密封可靠，性能優良。
電動法蘭截止閥技術參數：
|
公稱通徑 |
DN50 ～ DN250 |
|
公稱壓力 |
PN1.6～16.0MPa |
|
閥芯型式 |
柱塞式(錐面) |
|
控制方式 |
電動控制 |
|
連接形式 |
法蘭式連接 |
|
密封填料 |
聚四氟乙烯、柔性石墨 |
|
工作溫度 |
≤550℃ |
電動法蘭截止閥工作原理：
電動法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，依靠電動推力旋轉閥杠，閥瓣沿流體的中心線作直線運動，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。電動法蘭截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
電動法蘭截止閥零件材料：
|
1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
2 |
閥芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
3 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
5 |
填料 |
柔性石墨、PTFE |
|
6 |
填料壓蓋 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
