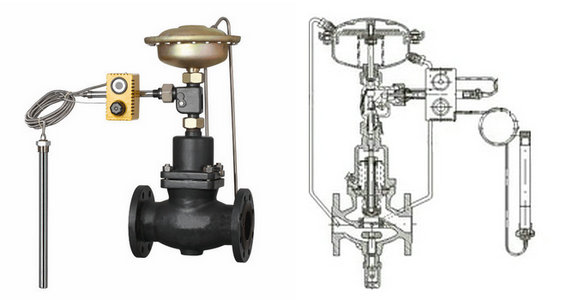

自力式流量、溫度組合閥
- 閥門型號：自力式流量、溫度組合閥
- 通徑規格：DN15～DN150mm
- 結構形式：直通鑄造閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN16、PN40
- 適用溫度：≤150℃
- 應用范圍：非腐蝕性的液體介質
- 產品特點：無需外部控制儀表，通過管道自身壓力即可調節
自力式流量、溫度組合閥概述：
自力式流量、溫度組合閥無需外部控制儀表，通過管道自身壓力即可進行調節，通過組合件，進行多項組合控制，主要由一個帶有設定流量的控制閥門、執行器和一個帶定點調整器的溫控儀組成。自力式流量溫度組合閥適用于非腐蝕性的液體，在系統管道中的流量、溫度控制。按優先動作的原理工作，不能同時控制兩個參數。
自力式流量、溫度組合閥特點：
自力式流量、溫度組合閥安全性高，常用于無電、氣源場合，不存在外部能源的隱患，且操作簡單，設定時只需旋轉調節螺母即可，具有壓力平衡功能，靈敏度高的優點。
自力式流量、溫度組合閥參數：
|
閥體 |
|
公稱通徑 |
Dn15、20、25、32、40、50、65、80、100、125、150mm |
|
公稱壓力 |
PN1.6、4.0MPa |
|
法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
|
閥體材料 |
鑄鐵【HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti) |
|
閥芯材料 |
硬密封:不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
|
軟密封:不銹鋼鑲嵌橡膠圈 |
|
壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
自力式流量、溫度組合閥工作溫度：
|
允許工作溫度 |
|
公稱通徑 |
|
150-250mm |
150-250mm |
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷卻罐2個≤200℃ |
冷卻罐2個和加長≤200℃ |
|
軟密封 |
≤150℃ |
自力式流量、溫度組合閥流量系數：
|
額定流量系數、噪音衡量系數、允許壓差 |
|
公稱通徑DN(mm) |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
額定流量系數KvS |
|
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
節流器壓差的
流量范圍(m3/h) |
0.02MPa |
0.1-2 |
0.2-3 |
0.2-4 |
0.4-7 |
0.6-11 |
0.8-16 |
3-28 |
4-40 |
6-63 |
8-80 |
12-125 |
|
0.05MPa |
0.2-3 |
0.3-4.5 |
0.3-6 |
0.5-10 |
0.8-16 |
1.1-24 |
4-40 |
6-58 |
9-90 |
12-120 |
18-180 |
|
噪音衡量系數Z值 |
|
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
|
允許壓差( Mpa) |
PN16 |
1.6 |
1.5 |
1.2 |
|
PN40 |
2.0 |
相關產品 ： 自力式流量調節閥 自力式溫度調節閥
